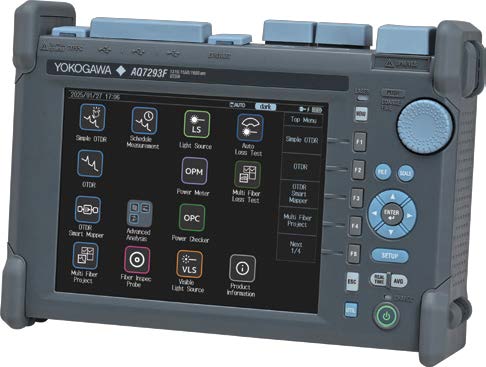

Reflektometr OTDR Yokogawa AQ7290

Seria Yokogawa AQ7290 została zaprojektowana z myślą o profesjonalnych pomiarach sieci światłowodowych. To najnowsza generacja reflektometrów OTDR, łącząca wysoką dokładność pomiarów z intuicyjną obsługą oraz szerokimi możliwościami rozbudowy. Urządzenia doskonale sprawdzają się podczas instalacji, odbiorów technicznych, diagnostyki oraz utrzymania sieci FTTH, PON, LAN, MAN, Data Center i sieci dalekiego zasięgu.

Dzięki ulepszonej dynamice pomiarowej, krótkim strefom martwym oraz wysokiej rozdzielczości próbkowania seria AQ7290 umożliwia precyzyjną lokalizację uszkodzeń, spawów, złączy i splitterów nawet w najbardziej wymagających instalacjach. W zależności od modelu dostępne są konfiguracje z długościami fal 1310, 1550, 1625 oraz 1650 nm oraz zakresem dynamiki do 47 dB, co pozwala wykonywać pomiary tras przekraczających 100 km.

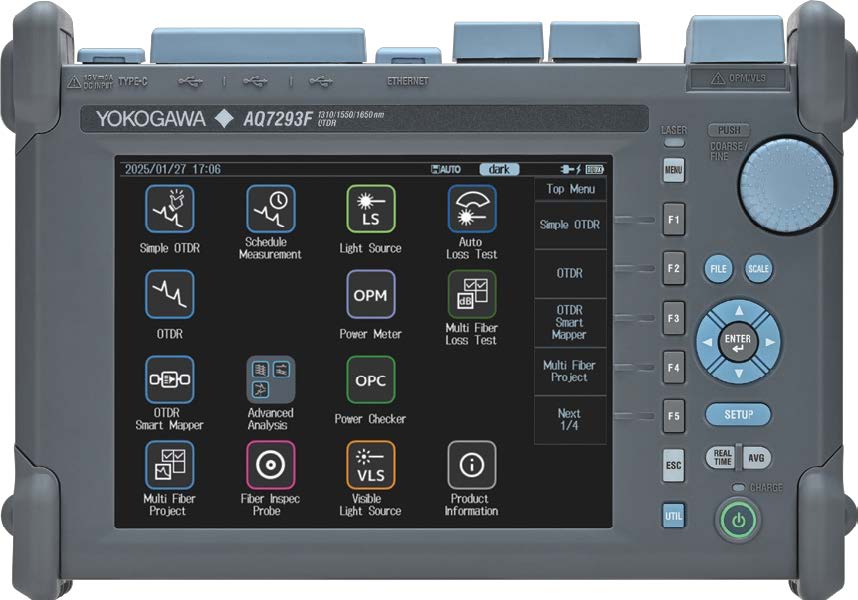

Obsługa urządzenia została maksymalnie uproszczona dzięki dużemu, 8,4-calowemu ekranowi dotykowemu Multi-Touch oraz trybowi Simple OTDR, który umożliwia wykonanie pomiaru praktycznie jednym przyciskiem. Bardziej zaawansowani użytkownicy mogą korzystać z funkcji Smart Mapper automatycznie analizującej zdarzenia i prezentującej wyniki w czytelnej formie graficznej wraz z oceną PASS/FAIL.

Seria AQ7290 oferuje również funkcje znacznie wykraczające poza klasyczny pomiar OTDR. Opcjonalnie urządzenie może zostać wyposażone w miernik mocy optycznej, stabilizowane źródło światła, źródło światła widzialnego (VFL), funkcję kontroli powierzchni czoła ferruli, monitoring sieci czy zdalne sterowanie przez sieć LAN lub Wi-Fi. Dzięki temu reflektometr staje się kompleksowym narzędziem dla instalatorów i serwisantów sieci światłowodowych.

Na uwagę zasługuje również bardzo szybkie uruchamianie urządzenia, wydajna bateria zapewniająca do 15 godzin pracy, możliwość zapisu nawet 60 000 przebiegów w pamięci wewnętrznej oraz obsługa kart microSD o pojemności do 2 TB. Wszystko to sprawia, że AQ7290 należy do najbardziej zaawansowanych reflektometrów OTDR dostępnych na rynku.

Cechy

• wysoka dynamika pomiarowa do 47 dB
• 6 modeli dostosowanych do różnych zastosowań
• obsługa długości fal 1310 / 1550 / 1625 / 1650 nm (zależnie od modelu)
• pomiary sieci FTTH, PON, LAN, MAN, Data Center oraz sieci szkieletowych
• pomiary tras o długości ponad 100 km
• obsługa splitterów PON do 1:128
• strefa martwa zdarzeniowa od 0,5 m
• strefa martwa tłumieniowa od 2,5 m
• rozdzielczość próbkowania do 2 cm
• Smart Mapper z automatyczną analizą i oceną PASS/FAIL
• tryb Simple OTDR dla szybkich pomiarów jednym przyciskiem
• 8,4-calowy pojemnościowy ekran dotykowy Multi-Touch
• zdalne sterowanie przez Ethernet lub Wi-Fi
• możliwość wykonywania pomiarów wielu włókien (do 2000 włókien)
• pamięć wewnętrzna mieszcząca do 60 000 przebiegów
• obsługa kart microSD do 2 TB
• zasilanie przez USB-C Power Delivery
• czas pracy akumulatora do 15 godzin
• możliwość rozbudowy o miernik mocy optycznej, źródło światła, VFL, monitoring sieci i analizę powierzchni złączy
• oprogramowanie PC do analizy wyników i tworzenia raportów.
