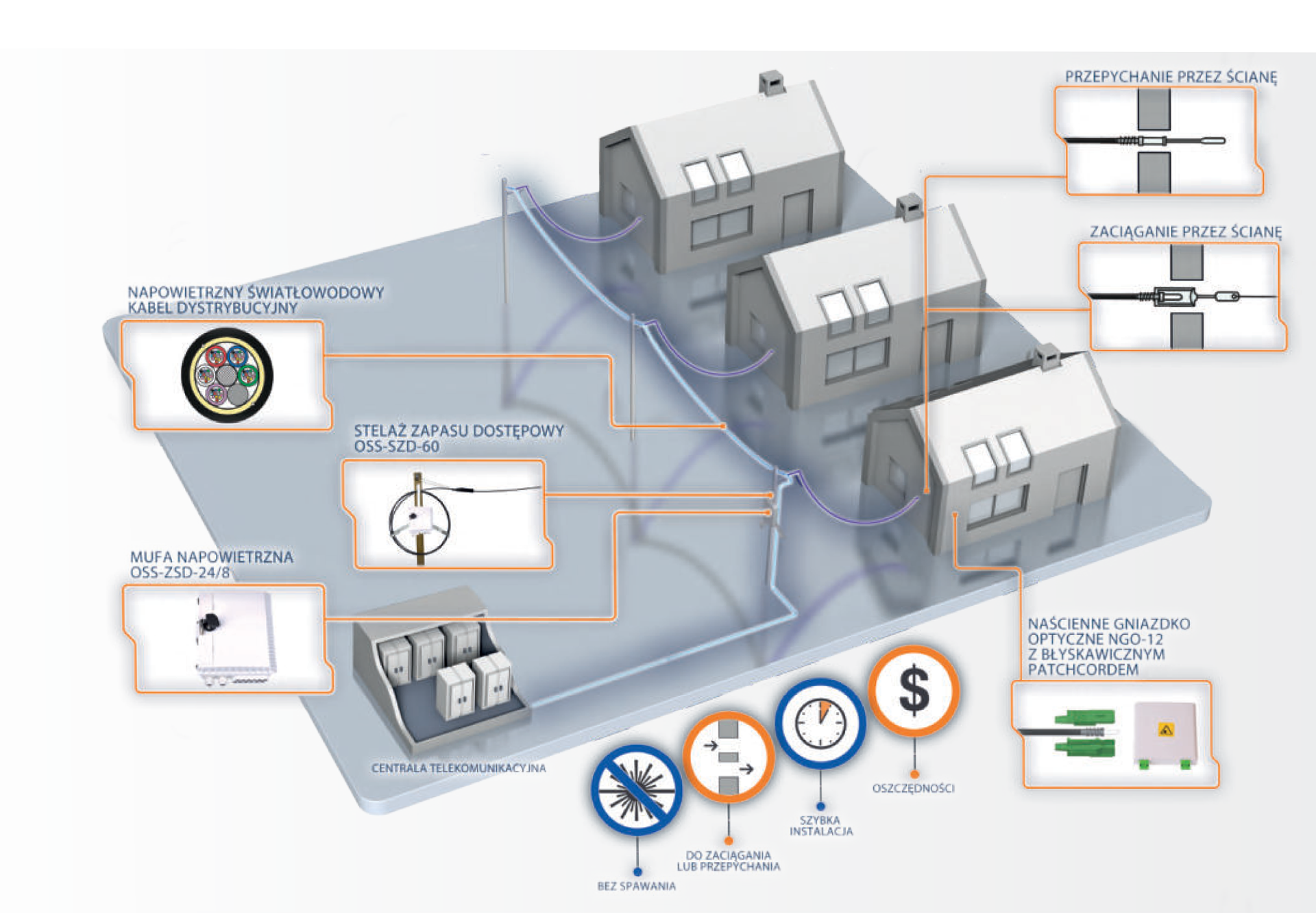

Dwudzielne złącze światłowodowe SC jest nową wersją standardowego złącza SC stosowanego w technice telekomunikacyjnej do wielokrotnego łączenia i rozłączania światłowodów. Nowością patentowanego produktu są zmniejszone, w stosunku do istniejącego rozwiązania, wymiary obudowy wewnętrznej ferruli, co umożliwia instalację złączy SC w pomieszczeniach (u abonenta), do których światłowód zostanie dociągnięty lub wepchnięty przez instalację rurkową lub niewielkie otwory.
Złącze dwudzielne umożliwia wykorzystywanie rurek i otworów o znacznie mniejszej średnicy niż dotychczas. Jest to korzystne ze względu na obniżenie kosztów instalacji. Znamiennym dla rozwiązania jest to, że złącze dwudzielne SC może współpracować ze standardowymi złączami SC przy wykorzystaniu standardowych łączników.
• innowacyjny patchcord z opatentowanym składanym złączem umożliwiającym podłączenie abonenta bez użycia spawarki światłowodowej
• charakteryzuje się bardzo dobrymi własnościami mechanicznymi i środowiskowymi, dzięki czemu może być instalowany zarówno na zewnątrz jaki i wewnątrz budynków
• możliwość przełożenia lub zaciągnięcia złącza przez otwór o średnicy zaledwie ø 4.5 mm
• składane złącze umożliwia łatwy, szybki i tani montaż
• bardzo dobre parametry optyczne oraz geometryczne złącza
• powłoka zewnętrzna patchcordu LSZH oraz odporna na UV
• włókno firmy Corning
| zgodność z normami | TIA /EIA 604-3(SC) |
| typ złącza | SC |
| typ ferruli | UPC, APC |
| straty wtrąceniowe [dB] | 0,3 |
| straty odbiciowe [dB] | ≥ 50 dla UPC, ≥ 60 dla APC |
| siła naciągu [N] | 100 |
| temperatura pracy [°C] | od -40 do +75 |
| zgodność z normami | IEC794-1, EIA455 |
| kształt przekroju kabla | okrągły |
| typ włókna | SM(G657A1,G657A2,G657B3) |
| średnica kabla | 3,0 |
| kolor powłoki kabla | czarny, szary |
| grubość powłoki zewnętrznej [mm] | 0,4 |
| typ powłoki zewnętrznej | LSZH, odporna na UV |
| masa jednostkowa [kg/km] | 8 |
| maksymalna siła naciągu [N] | 1000 |
| maksymalna długość instalacyjna [m] | 50 |
| promień gięcia kabla | 20 x średnica zewnętrzna kabla |
| temperatura pracy [°C] | od -40 do +70 |
1. Znajdź czerwony znacznik na kołnierzu obudowy ferruli i ustaw korpus obudowy otwartą stroną ku górze (dla ferrul UPC brak czerwonego znacznika.
2. Oprzyj obudowę ferruli o krawędź gniazda w korpusie złącza (tak jak na rysunku). Czerwony znacznik na kołnierzu powinien być skierowany ku górze.
3. Pociągnij kabel i wciśnij sprężynkę do gniazda w korpusie obudowy złącza.
4. Nałóż pokrywkę na korpus obudowy złącza i wciśnij ją do zatrzaśnięcia.
